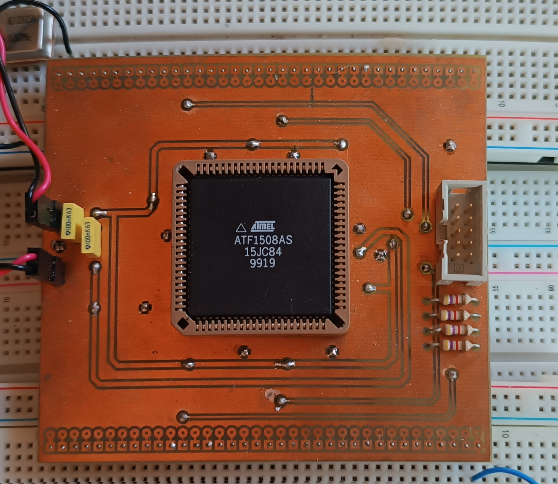

Il me faut maintenant du concret… Le temps de passer commande chez le chinois, je me confectionne une carte de prototypage pour faire mes premières mises en situations. Une carte simple qui me permet de raccorder la puce sur une plaque à trous, de gérer l’alimentation et le port JTAG sur des connecteurs.
Une fois la carte réalisée en double face, je sonde les points névralgiques : alimentations et JTAG. Pas de soucis détectés tout semble correct. Je me lance…
Je connecte tout, j’alimente, lance la programmation et … Plouf ! le CPLD n’est pas détecté !
Pire que ça je sens que ça chauffe là dedans, et effectivement la puce est brulante. J’arrête tout et retire la puce. Je resonde les alimentations mais directement sur les broches du support, pas sur les soudures comme je l’ai fait précédemment. Bizarre tout semble Ok. Je contrôle le courant consommé, hum... 800mA pour un circuit supposé n'en consommer que 350 au maximum. J’en conclu que la puce est défectueuse, j’en teste une autre ; heureusement j’en avais commandé quatre.
Allez, haut les cœurs ! 2ème puce… Plouf, 3ème puce… Plouf ! 4ème… Plouf ! c’est dingue les quatre puces HS cela parait bizarre… eh ben oui, les quatre puces de chez monsieur le chinois sont HS, j’en commande donc d’autres deux chez un autre chinois et deux autres chez un revendeur plus "local" qui a pignon sur rue.
Dans le même temps, je lance un recours vers le revendeur de puces défectueuses, mais il ne faut pas compter sur quoi que ce soit avec chino, le SAV c’est du flan! Avec, par exemple, la mention retour gratuit qui disparait sur le site après une demande de litige… quand on achète là-bas c’est à ses risques et périls ! ne dit-on pas acheter chinois, c'est acheter deux fois, et ben c'est ce que j'ai fait 😄.
Et c’est parti pour la première puce de chez ali… et là BINGO 😊 ! ça passe !

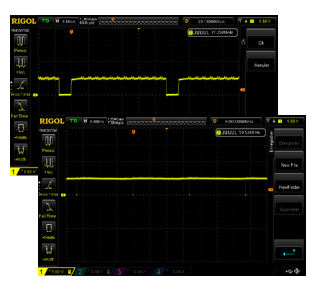

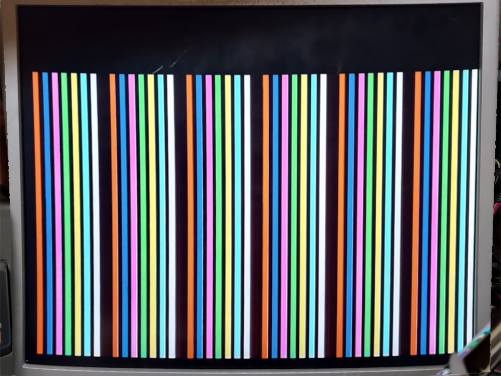

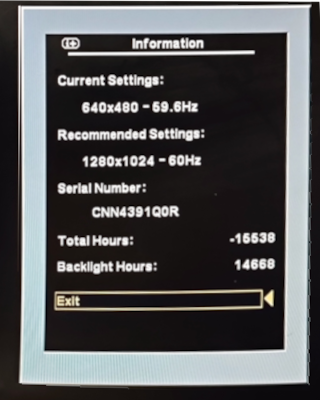

C’est donc parti pour les premiers tests et je sors rapidement les signaux de synchro, puis une mire vidéo basique.
Tout roule, et c’est encourageant…
